50路/100路礦用通迅電話線防雷器

　　PT220-40X 型通訊線路防雷箱(又稱信號避雷器，以下簡稱通訊避雷器)是在煤礦通訊調度系統為防止雷電通過通訊線路竄入，從而損壞地面與之相連的電器設備，引發安全事故而專門設計研制的防雷裝置。常見的有50門、100門、200門型三種規格。

　　產品特點

　　一、通訊避雷器內部設計有混合型、多層次雷電及浪涌防護屏障。

　　二、通訊避雷器的電路設計選用了阻抗線圈、壓敏電阻、TVS和熔斷保險管等多種無源器件。

　　三、通訊避雷器具有插入損耗小、線間偶合電容小、兼容性好、安裝使用方便等特點。

　　四、通訊避雷器符合中華人民共和國通信行業標準：GA/173-2002計算機信息系統防雷保安器，YD/T 5098-2001通信局(站)雷電過電壓保護工程設計規范的要求。

　　主要用途及適用范圍

　　主要用途：雙絞線通訊線路的防雷保護。

　　適用范圍：地面機房設備及井口

　　工作條件

　　a)工作溫度： -5℃～40℃;

　　b)相對濕度： ≤90%;

　　c)大氣壓力： 70kPa～llOkPa;

　　d)機械環境： 無顯著震動和沖擊的場合。

　　結構特征及工作原理

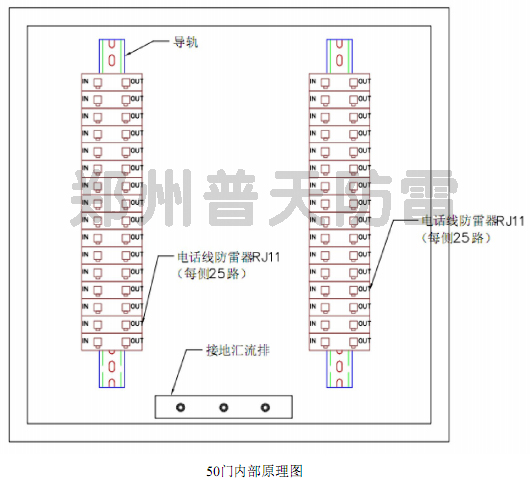

　　結構特征

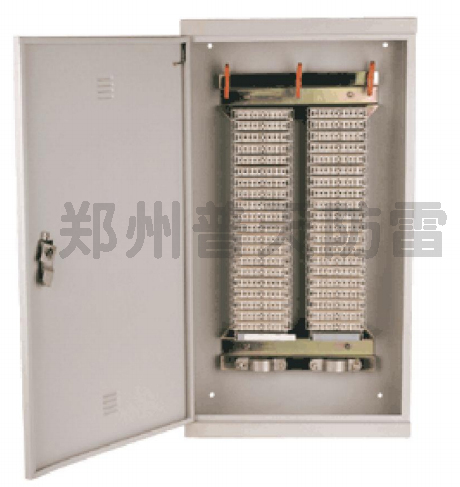

　　通訊避雷器的外型為長方體盒體結構。

　　材料：023s。

　　顏色：灰色。

　　工作原理

　　通訊避雷器采用半導體放電原理。用阻抗線圈、TVS、熔斷保險絲和壓敏電阻等專用器件組成浪涌保護裝置。工作時，一旦出現沿通訊線路輸入的電壓超過雪崩電壓情況(含雷電竄入)，保險絲熔斷，同時保護裝置中的壓敏電阻起可變電阻的作用。當元件兩端的電壓增大，內部二極管兩端的電壓逐步達到崩潰值時，壓敏電阻的阻值將迅速減小，從而將瞬態的過電壓箝位在特定值上。TVS二極管為筘位類型的過電壓保護元件。

　　技術特性

　　1最大限制電壓：≤350V ;

　　2最大通流容量：10KA (8/20μS)

　　3接地電阻：≤4歐姆

　　4插入損耗：≤0. 5dB

　　配套附件及檢測工具

　　工作測試 VC890D 一臺

　　電阻測試儀4105A一臺

　　接地棒 KWD-14B及附件一組
