使用接地模塊制作接地網

使用接地模塊制作接地網

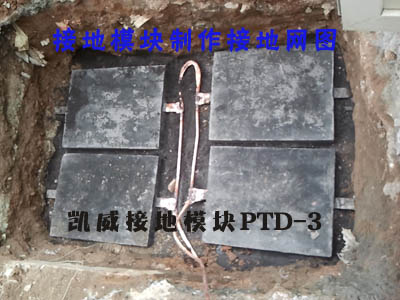

我公司受某單位邀請為其機房制作1歐姆接地網，經鄭州凱威防雷公司技術人員現場勘查，認為適合做接地網的區域比較狹小，為大樓后部至墻壁之間約6平方區域，采用金屬垂直接地極，難以保證接地極之間的間距，故決定深挖一個2*2*3m的深坑，埋設8塊接地模塊PTD-3，分上下2層埋設，兩層接地模塊之間間距1米，模塊之間填降阻劑，接地模塊之間用70平方鍍銅鋼絞線連接，連接方式為凱威放熱焊接（如圖所示），施工完畢后，現場測量接地電阻為0.85歐姆。
