電子地磅防雷保護設計方案

1 電子地磅結構

    電子地磅，是廠礦、商家等用于大宗貨物計量的主要稱重設備。在二十世紀八十年代之前常見的電子地磅一般是利用杠桿原理純機械構造的機械式電子地磅，也稱作機械地磅。二十世紀八十年代中期，隨著高精度稱重傳感器技術的日趨成熟，機械式地磅逐漸被精度高、穩定性好、操作方便的電子地磅所取代。

   電子地磅按秤體結構可分為：u型鋼電子地磅、槽鋼電子地磅、工字鋼電子地磅、鋼筋混凝土電子地磅；按傳感器可分為數字式電子地磅、模擬式電子地磅、全電子地磅；電子地磅俗稱地磅。他們的基本配置是一樣的。都需要傳感器、接線盒、打印機、稱重儀表，現如今的電子地磅可以配上電腦和稱重軟件。

2 電子地磅綜合防雷

   電子地塝受雷擊損壞的途徑主要有：直擊雷、雷電感應和地電位反擊。電子地磅的防雷保護，其設計應綜合考慮防直擊雷、電源系統防護、信號系統防護、均壓等電位防護、屏蔽防護五個方面，才能獲得良好的效果。參照GB50050-94（2000年版）《建筑物防雷設計規范》第6.1.2條的要求，地磅站應為第三類防雷建筑物。

2.1直擊雷防護設計

直擊雷防護的目的是把閃電引導到安全的地方泄放入地，它是雷電防護的前提。設計施工之中，我們?cè)陔娮拥匕鯔C(jī)房屋面四周設置避雷帶，在陽角處設置50cm高的避雷短針，間隔≤25m處設置引下線與地網連接，屋面所有金屬管道、廣告牌等金屬構件與避雷帶作好等連位連接，并做好防腐處理。如果條件具備的情況下，可在電子地磅3m處設避雷單針保護，將電子地磅承載器金屬臺面及地磅房完全置于避雷針的有效保護范圍之內。

2.2 感應雷防護設計

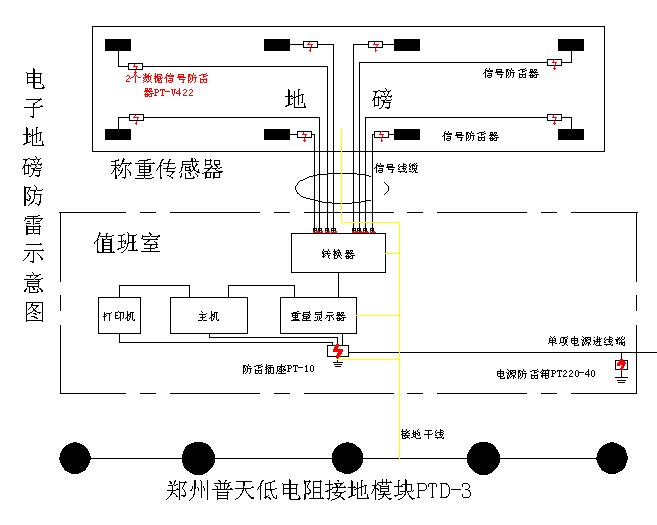

（1）電源和信號系統的雷電防護

依據雷擊事故調查結果顯示電子地磅所遭受的雷擊絕大部分是雷電波從電源線和信號線路侵入設備造成的，所以電源和信號系統的防雷是整個防雷系統的關鍵之一。

地磅一般都處于暴露場合，因此，其應力部件（傳感器）、放大器和顯示設備以及與地磅配套使用的電腦打印機等設備很容易遭受雷電的損害。大多數情況下，地磅的損壞都是由阻容耦合瞬態過電壓造成的，我們對所有引入顯示間的供電、信號線路以及室外與地磅的應力部件（傳感器）相連接的信號線及電源線都應安裝過電壓保護裝置。

（2）電源的雷電防護

電源的雷電防護可按三級防雷設計：

第一級防雷：由于機房?jī)?nèi)電源線路受太大雷擊的機會較少，對于建筑物，室內第一級電源防雷可�。ㄈ绻�供電線路為架空敷設，則應考慮在總配電箱前端安大通流容量的電源浪涌保護器，作為第一級防護）；

第二級防雷：機房值班室電源配電箱電源進線端處安裝箱式單相電源浪涌保護器，作為室內用電設備第二級防護。

第三級防雷：在機房值班室主機、稱重顯示器前端安裝防雷插座，對這些設備進行電源線路精細級雷電防護；

（3）控制信號線路防雷

在地磅傳感器、轉換器控制線上安裝控制線數據信號避雷器，我們選用的SPD響應時間小于1ns，限制電壓小于5—12V，最大通流能力為5kA，接入后對信號的衰減在0.1dB－0.5dB之間。

（4）等電位連接

在磅房?jī)?nèi)敷設等電位匯流排，將室內電器設備就近與等電位匯流排可靠連接。并與地網相連接，將地磅承載器金屬面用16cm的銅線與接地網可靠連接，但不能影響地磅的準確度。

（5）屏蔽

將入戶電力線路在進入室內前，套金屬管地埋，地埋金屬管長度不得小于15m，金屬管兩端可靠接地，

（6）接地系統

接地系統為該磅房設備等防雷設施的共用接地網，接地極采用接地模塊PTD-3。地網按規范要求設計安裝，必須滿足防雷規范接地電阻R≤4Ω的要求。

參考文獻
[1] GB50057-2000版，建筑物防雷設計規范［S］.
[2] GB50343-2004版，建筑物電子信息系統防雷技術規范［S］.
[3] GB/T21431-2008，建筑物防雷裝置檢測技術規范［S］.
[4] GB18802-2002，低電壓配電系統的電涌保護器（SPD）［S】
[5] GB50343-2004，建筑物電子信息系統防雷技術規范［S］.
