收費站防雷（直擊雷和接地等電位工程）設計方案
收費站防雷（直擊雷和接地等電位工程）設計方案、

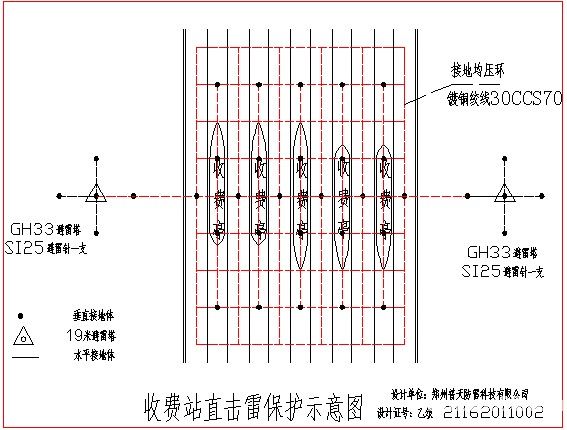

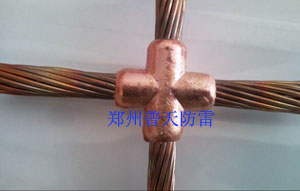

1、在收費站2側，分別安裝GH-33避雷塔2支，高度19米，避雷塔上部為艾力高提前放電避雷針SI25，單支避雷塔有效保護范圍為59米。 SI25避雷針保護范圍計算方法如下： 收費站歸為第二類防雷建筑物，D取值45m，Δt取值25，h為19-2-10=7m, 保護范圍Rp=½{h(2D-h）+Δt(2D+Δt)} =½{7(90-7）+25(90+25)} =59米 所以，在距離地面10米高度的平面上，避雷針保護范圍為59米。 每個避雷塔的接地網，采用5組艾力高鍍銅接地棒制作星狀地網，兩個避雷塔的地網通過收費車道下部聯通在一起。 2、在收費車道的地面下1米處制作接地均壓環，均壓環網格為11縱9橫相互交叉，防止收費站工作人員和設備、過往車輛遭受雷電危害和跨步電壓觸電危險。在一些交叉點同時安裝垂直接地體（鍍銅接地棒），數量26組。 每組接地棒采用2支直徑14.2mm長度1.5米的接地棒組合而成。 均壓環采用70平方的鍍銅鋼絞線，連接處采用艾力高CADWELD放熱焊接。 焊接點共計36處。 3、設備配置清單
序號 名稱 型號 數量 備注 1 避雷塔 GH33 2支 含基礎安裝 2 避雷針 SI25 2支 美國艾力高 3 接地棒 635850 72根 美國艾力高,36組，每組2根 4 連接器 CR58 36個 5 尖頭 CT58 36個 6 鍍銅鋼絞線 30CCS70 810米 7 T型焊接 115# 36處 8 十字焊接 115# 89處 9 點火槍 T320 10把 10 焊接模具 GTCP/XAC 4套 T型、十字各2套 11 附件 2套 清潔刷等 12 施工費
高速收費站為雙向六車道，收費大棚高度10米，收費廣場長45米，寬35米，為了收費人員、過往車輛、收費設備的安全，特制定以下防雷保護方案。
