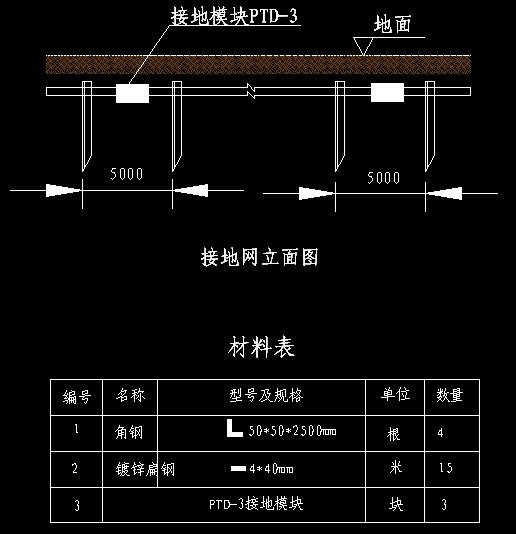

防雷接地網制作圖

1、垂直接地極熱鍍鋅角鋼L5*50*2500mm的上端距離地面不小于1.2米，可根據現場情況具體確定；
2、熱鍍鋅角鋼打入地下時，其上端加套筒保護，防止用鐵錘打入時破裂；
3、熱鍍鋅角鋼和熱鍍鋅扁鐵4*40mm手工電弧三面焊接，焊接處做防腐處理；
4、接地模塊PTD-3水平放置，整個接地網電阻小于4歐或更高標準。
