機房電子設備網格接地系統

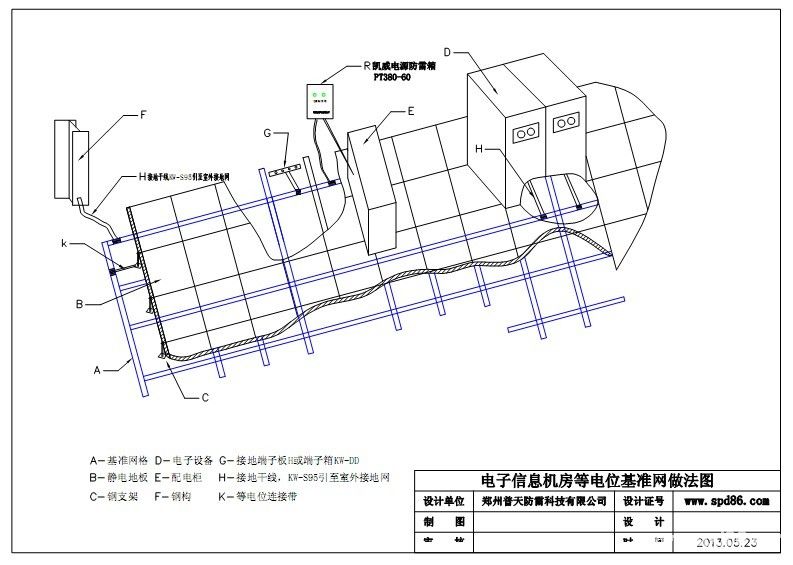

網格接地：就是將計算機中諸設備的直流地以最短徑路接至一個金屬網格上，該金屬網格可以是計算機機房?jī)?nèi)抗靜電地板的金屬支撐框架。

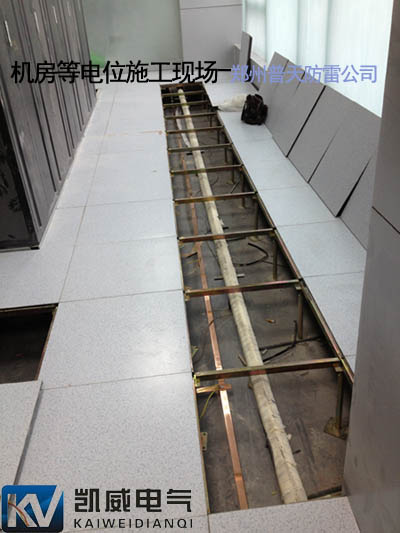

不過，如果該金屬框架不采用螺栓連接，或其電氣連接不良時，則應采用100×0.35mm2~100×1.5mm2 截面的銅帶另敷設一個網格，其下面墊以2~5mm厚的絕緣物，諸設備直流接地端子與網格的連接線與前面兩條一樣。

計算機諸設備的直流地應當從工頻到射頻范圍內都保持等電位或大致相等的電位，金屬網格上最遠兩點之間的電位差不得超過0.01V，這樣該電位差可以表示為：

△U=Ⅰρ.（S/A）≤0.01（V）

式中：Ⅰ為計算機的工作電流（A）

      ρ為銅的電阻率（Ω.mm2/m），黃銅為0.0179，紫銅為0.0175；

      A為網格銅帶的截面積（mm2）；

      S為網格銅帶最遠兩點之間的距離。

注意S是指電氣距離，它等于網格寬度W與網格長度ｌ之和。這樣網格尺寸只需要不大于20×50m2即可，而實際上網格尺寸一般都選為0.6×0.6m2。因?yàn)殂~帶長度會對10~30MHz范圍內的電磁波輻射呈現出高阻抗的特征，導致較大的電位差，只有小于0.5~1m尺度時，網格才會近似于等電位。此外，數十米的尺寸還可能與上述頻率范圍內的波發生諧振，從而導致計算機受到嚴重干擾。

一般說來，除非計算機制造廠家有特殊要求，串聯接地適用于微機，并聯接地適用于中、小型計算機，而網格接地適用于大型計算機。

（2）交流接地，又稱為功率地。在計算機這樣的低壓系統中，它實際上是交流配電變壓器中性點的接地。交流地屬于大電流系統的接地，按照我國通用電氣規程規定，交流工作接地的接地電阻值應不大于4Ω.對于直流接地而言，交流地是噪聲地。

（3）安全接地，這是為了防止可能因電源進線絕緣破損而使設備金屬外殼帶上危險相電壓的金屬外殼接地。根據電源接線方式的特點，安全接地有多種形式，TN-C、TN-S、TT和IT制等，見前面7.6.3小節所述。

（4）防靜電接地，這事為了消除計算機在運行過程中產生靜電荷而設置的接地。由于計算機機房?jī)?nèi)濕度要求一般不低于50%，而現在大多數計算機機房采用了抗靜電地板，產生靜電的可能性較小，因此通常可以不再設置防靜電接地。如果需要設置防靜電接地，其接地電阻值一般要求小于100Ω就足夠了。

（5）屏蔽接地，這是為了防止外界電磁場干擾計算機正常運行或者防止計算機處理的信息被竊取，而將設備屏蔽網與打的之間用一條低阻抗導線連接起來形成電氣通道，使高頻干擾信號泄放掉的接地。一般防干擾的屏蔽接地，其接地電阻應小于2Ω，而防信息被竊取的屏蔽接地，其接地電阻要求較高，需要低于0.1~1Ω。

（6）避雷接地，這是計算機所在建筑物受到雷擊時，從避雷裝置上將雷電流引入大地而設置的一種接地。在該接地上通過的是與上述所有接地泄放都不相同的高頻沖擊電流。其工頻接地電阻一般不大于10Ω。

凱威電氣公司專門針對此類接地研發有專門的接地分線端子箱。

以上六種接地，除本來接地外，它們?cè)谠S多方面與電氣設備的接地是一致的，計算機設備沒有必要，而且也不可能為每一種接地都設備一個接地裝備�，F(xiàn)在為題是如何盡量將它們與電氣設備接地統一起來，首先根據電源的接地方式來選擇一個主接地系統，然后在輔以必要的接地作為補充，以滿足計算機的各種接地要求。為此，必考慮計算機各種接地間的關系。
