電氣安全及防雷接地系統設計疑難點解答

電氣安全及防雷接地系統設計疑難點解答
    電氣減災系統是電氣設計與施工中重要的一部分，包含安全用電、防雷、接地、等電位連接等，作為電氣從業人員，對涉及安全的問題要有足夠的重視。
    在低壓電網中安裝剩余電流動作保護器是防止人身觸電、電氣火災及電氣設備損壞的一種有效的防護措施。防雷是指通過組成攔截、疏導最后泄放入地的一體化系統方式以防止由直擊雷或雷電的電磁脈沖對建筑物本身或其內部設備造成損害的防護技術。等電位連接與接地是兩種保證電氣安全的措施，我國過去強調的是接地，而國際電工委員會強調的是等電位連接，并在近幾年被引入我國國家標準中。
    本期專題，參考知名設計院資深電氣設計師經驗，對電氣設計中涉及安全的問題做一次精彩答疑，提高專業技術水平。

1、防雷引下線四周均勻布置，中間部位可否引下？

《建筑物防雷設計規范》GB50057-94（2000年版）第3.3.3條：“引下線…….并應沿建筑物四周均勻或?qū)ΨQ布置……。”強調是“四周”，那么中間部位可否引下？是否需要引下？
解析：
（1）一般而言，建筑物四周（特別是建筑物四角處）的引下線，泄散雷電流的能力最強，而中間部位泄散能力較弱，這可用集膚效應來解釋。為此，規范要求在建筑物的四周肯定要布設防雷引下線，但對于中間部位設置引下線未作禁止。事實上，只要鋼筋混凝土柱子或鋼柱（不管它處于建筑物外圍，還是處于中間位置）通至建筑物屋頂，它們就已自然而然地充當了雷電流的流經通道，即天然地充當了防雷引下線的功能，這一點不以任何人的意志力轉移。
（2）在具體設計中，建筑物中間部分的引下線泄流通道，應盡量在主樓屋頂、裙房屋頂或轉換層與建筑外圍引下線連通。
2、基礎鋼筋作防雷接地體時其接地網格尺寸要求
自然接地體：直接埋入地下或水中的可用作接地裝置的金屬管道、金屬結構以及鋼筋混凝土基礎等。
　　埋入土壤中或混凝土中直接與大地接觸的起散流作用的金屬導體稱為接地體。接地體主要分為自然接地體和人工接地體兩類：各類直接與大地接觸的金屬構件、金屬井管、鋼筋混凝土建筑物的基礎、金屬管道和設備等用來兼作接地的金屬導體稱為自然接地體。埋入地中專門用作接地金屬導體稱為人工接地體，它包括銅包鋼接地棒、銅包鋼接地極、銅包扁鋼、電解離子接地極、接地模塊、“高導模塊”。
    利用建筑物基礎鋼筋作為防雷自然接地體時，其接地網網格尺寸有無要求？
　　解析：利用建筑物基礎鋼筋作防雷自然接地體時，其接地網網格尺寸應為多大合適，規范未作具體規定。當然，網格尺寸愈小，則局部區域電位分布更為均勻，更有利于安全。兼顧到經濟性問題，有關資料建議接地網格不大于20m*20m即可。具體可視工程不同情況（重要性、功能等）而進行設計。
3、利用建筑物金屬屋面直接作為接閃器時，是否一定要注明其材料和厚度？
專家回答：當利用金屬屋面直接作為接閃器時，設計一定要在圖紙中注明其材質和厚度。否則審查人難以準確而快速地識別設計正誤。

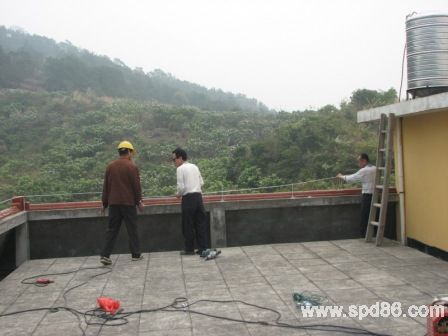

4、我有疑問：屋頂上某些大跨度的花架或中空天井，其尺寸（如15m  x 15m)若大于避雷網絡所要求的尺寸（如10m x  10m或12m x 8m），則中空部位要加設跨接的避雷帶嗎？
專家回答：屋頂上某些大跨度的花架或中空天井，其尺寸若大于避雷網格所要求的尺寸，則中空部位的周圍避雷帶形成閉合即可，無須另加設跨接的避雷帶。
5、某些建筑造型上避雷帶為單端（即避雷帶某個端頭未和整個屋頂避雷帶形成封閉狀），是否允許？
專家回答：只要避雷帶單端端頭已和防雷引下線連通且另一端已和整體避雷帶相連，則不強求單端再跟整個屋頂避雷帶形成封閉狀。
